Как сделать вертикальный текст в AutoCAD?
Вертикальный текст можно создать, выбрав шрифт AutoCAD SHX и большой шрифт SHX в диалоговом окне «Стиль текста» (команда СТИЛЬ). Чтобы выбрать шрифт SHX для неазиатских символов, щелкните параметр «Использовать большой шрифт» и выберите большой шрифт, который подойдет для используемого азиатского языка.
Как изменить направление текста в AutoCAD?
- Выберите вкладку «Аннотации» панель «Текст» кнопку вызова диалогового окна.
- В списке «Стили» выберите стиль, который необходимо изменить.
- В разделе «Размер» выберите «Аннотативный», а затем выберите «Ориентация текста по листу».
Как в автокаде повернуть текст на 90 градусов?
Поворот размерного текста (AutoCAD Mechanical Toolset)
- В области рисования дважды щелкните на размере, который необходимо редактировать. …
- Выберите вкладку «Суперразмеры» панель «Формат» Редактировать геометрию.
- Щелкните поле рядом со вкладкой «Суперразмеры» панель «Формат» Повернуть текст. …
- Задайте угол поворота.
- Нажмите ESC .
Как повернуть текст в автокаде в таблице?
После создания текста в ячейке выберите ячейку, щелкните правой кнопкой мыши и выберите «Свойства». На палитре свойств измените угол поворота текста на нужный.
Как повернуть текст в ячейке таблицы?
Как повернуть текст в Ворде (писать вертикально)
- Выделите нужный вам текст в ячейке таблицы.
- Нажмите на него правой кнопкой мыши и выберите пункт меню «Направление текста…».
- В открывшемся окошке выберите ориентацию текста и нажмите ОК.
Как повернуть экран в автокаде?
Выполняется с помощью команды MVSETUP в следующем порядке:
- Перейдите в рабочее пространство ЛИСТ и введите в командную строку MVSETUP.
- По клику правой клавиши из выпадающего меню выберите Выровнять (Align) или введите в командную строку В (А).
- Далее аналогично выбрать Повернуть вид (Rotate view) или набрать П (R).
Как повернуть текст в Autocad?
Задание угла наклона символов в текстовом стиле
- Перейдите на вкладку «Главная» панель «Аннотации» «Стиль текста». …
- В диалоговом окне «Текстовые стили» выберите текстовый стиль из списка «Имя стиля».
- В поле «Угол наклона» группы «Эффекты» введите значение угла между -85 и 85. …
- Для обновления надписей, использующих данный текстовый стиль, нажмите кнопку «Применить».
Как связать таблицы в Excel и AutoCAD?
Создание связи с данными и вставка таблицы
- Запускаем в AutoCAD команду Таблица. …
- В окне Выбор связи данных создаем новую связь с данными Excel.
- Присваиваем ей имя
- Выбираем файл с перечнем элементов. …
- Теперь в окне Выбор связи данных выбираем нашу созданную связь и вставляем таблицу в чертеж
Как увеличить количество строк в таблице Автокад?
Выполните одно из следующих действий:
- Выберите ячейку таблицы, щелкните правой кнопкой мыши и выберите «Строки» > «Вставить выше» или «Строки» > «Вставить ниже».
- Нажмите метку строки, щелкните правой кнопкой мыши и выберите «Вставить строку выше» или «Вставить строку ниже».
Как изменить таблицу в AutoCAD?
Нажмите на правую кнопку мыши и в контекстном меню вы можете выбрать несколько способов редактирования таблицы в AutoCAD:
- перенести таблицу Автокад;
- растянуть;
- масштабирование таблицы в Автокад;
- поворот;
- зеркало.
Как повернуть текст на 90 градусов в Excel?
Изменение ориентации текста в надписи
- Выделите ячейку, строку, столбец или диапазон.
- Нажмите Главная > Ориентация и выберите подходящий вариант. Вы можете повернуть текст вверх, вниз, по часовой стрелке или против часовой стрелки, а также выровнять его по вертикали.
Как перевернуть текст на 180 градусов в Excel?
Можно поступить и другим образом, выделить текстовое поле и зайти в «Дополнительные параметры разметки». Данный пункт можно найти в дополнительном меню при нажатии правой кнопкой мыши на текстовое поле. В появившемся окошке «Макет» переходим на вкладку «Размер», и напротив пункта «Поворот:» вписываем 180 градусов.
Можно ли в Paint повернуть текст?
Как повернуть текст в Paint.NET
- Используйте инструмент выделения.
- Кликните на область с текстом, обозначьте ее границы и наведите курсор мыши на появившийся круг.
- Зажмите правую кнопку мыши и перемещайте курсор для поворота объекта.
Источник
Как редактировать таблицу в Автокаде
- Главная
- Уроки AutoCAD
- Как редактировать таблицу в Автокаде
Уроки AutoCAD
Ранее мы разобрались с темой «Создание таблицы Автокад», однако процессу редактирования и оформления таблиц стоит уделить особое внимание. Давайте более подробно рассмотрим, как изменить таблицу в Автокаде.
Редактирование таблицы в Автокаде
После того как таблица создана, часто возникает необходимость подкорректировать ее внешний вид: растянуть столбцы или строки, объединить ячейки, выделить границы и т.д. Некоторые из этих действий для редактирования таблиц в Автокаде можно сделать динамически: путем выделения нужной области и перетягивания с помощью ручек границ (см. рис.).
Если выделить отдельную ячейку (группу ячеек или всю таблицу), то на ленте появится дополнительная вкладка «Ячейки таблицы», содержащая палитры с инструментами для работы непосредственно с объектом-таблицей. Можно вставлять/удалять строки и столбцы из таблицы, объединять и разделять ячейки, выравнивать текст, блокировать ячейки, изменять внешний вид границ и осуществлять всевозможное редактирование таблиц в Автокаде и т.д.
Редактор поля таблицы в Автокад
Саму ячейку в таблице можно редактировать с помощью «ручек» (см. рис.).
Как повернуть текст в таблице AutoCAD
Чтобы записать в AutoCAD текст в таблицу, достаточно активизировать нужную ячейку и с клавиатуры ввести данные. У многих новичков появляются проблемы, когда возникает необходимость изменить ориентацию текста.
Повернуть текст в таблице Автокада не составит труда. Когда выделена ячейка с текстом, обратите внимание на палитру «Свойства» (горячая клавиша Ctrl+1). В разделе «Содержимое» необходимо поработать со значениями «Угол поворота текста». По умолчанию стоит значение «0», т.е. текст имеет привычную горизонтальную ориентацию.
Помимо прочего, в ячейки можно вставлять для таблицы Автокад формулы, поля и блоки. Когда выделена ячейка, становится доступна вкладка «Ячейки таблицы». В данном случае особый интерес представляет панель «Вставка».
Если перед вами стоит задача скопировать таблицу в Автокаде, ознакомьтесь с видеоматериалом «12 способов копирования в AutoCAD».
Чтобы в Автокад удалить таблицу, достаточно ее выделить и нажать Delete.
Теперь вы имеете представление о том, как редактировать таблицу в Автокаде. Для закрепления материала обязательно проработайте его на практике!
Источник
Как повернуть в Автокаде
Повернуть объект (геометрический элемент, текст, изображение, блок) в Автокаде можно двумя способами, с помощью соответствующей команды или так называемых «Ручек».
Поворот объектов в AutoCAD
Поворот объектов с помощью команды ПОВЕРНУТЬ (_ROTATE) выполняется следующим образом:
1. Запустите команду нажатием соответствующей кнопки на панели инструментов редактирования, введите в командную строку ПОВЕРНУТЬ (_ROTATE) или выберите из верхнего меню Редактировать → Повернуть .
2. Выберите объект или объекты для поворота. Данная команда поддерживает и предварительный выбор, если объекты были выбраны перед запуском команды ПОВЕРНУТЬ, этот пункт можно пропустить.
3. Далее укажите базовую точку, которая будет являться центров вращения. Не забывайте пользоваться привязками, для точности.
4. Введите величину угла поворота в командную строку и нажмите Enter, либо укажите курсором на экране, завершив вращение кликом левой кнопки мыши. Команда имеет опции «Копировать» и «Опорный угол». При выборе «Копировать» базовый элемент останется, повернется его копия. Опция «Опорный угол» позволяет альтернативно указать величину поворота на экране, выбрав начальное и конечное направление.
Вращение объектов с помощью ручек
1. Выделите объекты объект или объекты которые следует повернуть.
2. Кликните за маркер (ручку). Данный маркер будет являться центром поворота объектов.
3. По клику правой клавиши выберите опцию «Повернуть».
4. Аналогично предыдущему способу введите величину угла поворота, или выберите по клику правой клавиши.
В Автокаде за положительную величину угла принят поворот по часовой стрелки, а отрицательный против.
Важно. Эти методы позволяют вращать объекты вокруг единого центра. В том случае, если вам необходимо повернуть множество объектов вокруг их собственных центров, так чтоб они остались на своих местах, подробно разобрано здесь.
Как повернуть чертеж, а вернее видовой экран во вкладке ЛИСТ написано здесь.
Источник
Как в Автокаде повернуть объект?
Вы только что стали пользователем программы Autodesk AutoCAD? Вы уже начали работу, но перед вами встали трудности? Не знаете, как в Автокаде повернуть объект? Значит эта статья именно для вас. Здесь мы подробно и со скринами все подробно вам объясним.

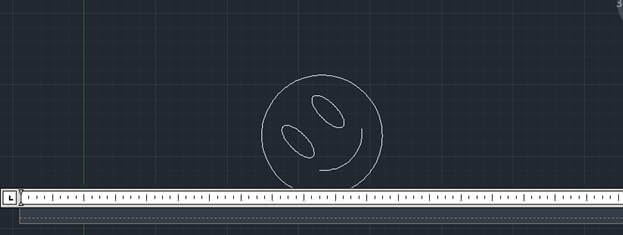

Итак, допустим, у вас открыта программа AutoCAD. Нарисуем несложный объект, например «Грустный смайл».
Теперь, допустим, мы хотим немного поднять ему настроение и изменить выражение рта. Оно выполнено при помощи инструмента «Дуга. 3 точки». Здесь происходит построение дуги по трем точкам.
Для того, чтобы изменить выражение лица нам потребуется повернуть эту дугу на 180 градусов.
На вопрос «Как повернуть в Автокаде эту самую дугу?» отвечаю: «Так, как указано в моей инструкции».
1) Выбираем на панели редактирования кнопку «Повернуть».
2) Нам необходимо выделить нужный нам объект (в данном случае дугу). При наведении на выделяемый объект он становится жирной линией.
3) Нажимаем, и объект становится тонкой штриховой линией.
4) Если вы уверены в том объекте, который вы выбрали, то нажмите на правую клавишу мыши. Тем самым вы подтвердите выделение.
5) Теперь нам необходимо найти точку, с которой будет производиться поворот. Для этого наводим на начало(1) и на центр дуги(2). Тем самым мы найдем центральную точку для поворота(3). Нажимаем на нее (точка 3).
6) Теперь попробуйте поводить курсор вокруг точки 3.
7)Вы видите, что мы можем крутить нашу дугу как угодно. Но нам необходимо повернуть ее именно на 180 градусов, поэтому в поле «Угол поворота или» пишем «180». Нажимаем «Enter».
8) Видите, что у нас получилось? Это «Веселый смайл». Поздравляю. Вы успешно изменили выражение лица у нашего подопытного «Смайла».
Давайте не будем на этом останавливаться и продолжим урок. Теперь ответим на вопрос «Как повернуть чертеж в Автокаде?».
9) Так же как было описано ранее, выбираем на панели инструментов кнопку «Повернуть».
10) Выделяем весь наш объект («Веселый смайл»). Для этого наводим курсор на левый верхний угол чертежа, нажимаем левой клавишей один раз, опускаем курсор в правый нижний угол таким образом, чтобы в возникшую синюю область попали все необходимые нам для поворота объекты (в данном случае все личико).
11) Нажимаем левой клавишей мыши один раз. Все выделенное ранее стало тонкими штриховыми линиями.
12) Жмем правой клавишей мыши, чтобы подтвердить выбор. Теперь указываем точку поворота. Выбираем самый центр лица. Наводим курсор на точки 4 и 5. Нажимаем на точку 6.
13)Крутим курсор мыши вокруг выбранной точки 6. Если вы повернете курсор и немного подождете, то увидите фантом, который показан основной линией. Он покажет вам возможное расположение объекта во время поворота.
14) Мы вписываем в «Угол поворота или» цифру 45. Таким образом мы повернули объект на 45 градусов.
Поздравляю. Вы научились поворачивать отдельные объекты или несколько объектов в программе AutoCAD.
Теперь напоследок покажу вам как в автокаде повернуть текст. Продолжаем обучение.

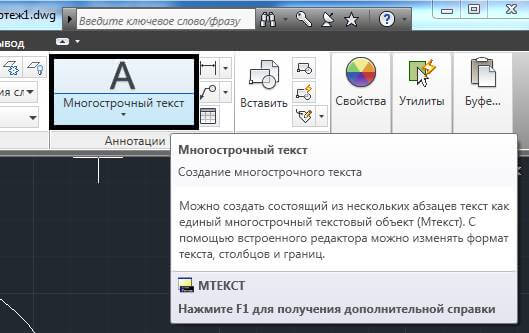

15) Нажимаем на кнопку «Многострочный текст»
16) Аналогично шагу 10 нашего обучения выделите место, на котором вы хотите расположить текст.
17) Нажимаем в правом нижнем углу и получаем:
18) Вводим текст. Например, «Улыбнись».
19) Получается вот что:
20) При желании вы можете самостоятельно отредактировать высоту текста.
21) Будем поворачивать текст. Выполняем шаги : 1, 2, 3 и 4. Затем выполняйте шаги: 12, 13, 14.
Поздравляю, вы научились поворачивать текст в программе AutoCAD.
Источник
Работа с текстом в таблицах
Работа с текстом в таблицах
Работа с текстом в ячейках таблицы включает в себя управление стилями и редактирование. Управление стилями опирается на табличные стили.
Вы можете изменить заданный по умолчанию стиль таблицы (Standard) или создать новый. Для этого предназначена команда TABLESTYLE. Когда вы ее запускаете, на экране появляется диалоговое окно Table Style (Стиль таблицы) (рис. 4.52).
Рис. 4.52. Диалоговое окно Table Style (Стиль таблицы)
Для создания стиля таблицы следует нажать кнопку New (Новый) и в появившемся окне Create New Table Style (Создать новый стиль таблицы) ввести имя нового стиля. Вы можете задать в качестве отправной точки существующий стиль таблицы, для чего следует выбрать его из списка Start With (Начать с).
После нажатия кнопки Continue (Продолжить) появляется диалоговое окно New Table Style (Новый стиль таблицы) (рис. 4.53).
Рис. 4.53. Окно настройки нового стиля таблицы
Примечание
Если в окне Table Style (Стиль таблицы) (см. рис. 4.52) нажать кнопку Modify (Изменить), появится окно Modify Table Style (Изменить стиль таблицы), содержащее такие же параметры, что и окно New Table Style (Новый стиль таблицы).
В правой части окна, в области Cell styles (Стили ячейки), расположен раскрывающийся список. В зависимости от выбранного в нем пункта на вкладках ниже отображаются настройки строк различных типов:
• Data (Данные) – строки с данными;
• Header (Заголовок) – заголовки столбцов;
• Title (Название) – название таблицы.
